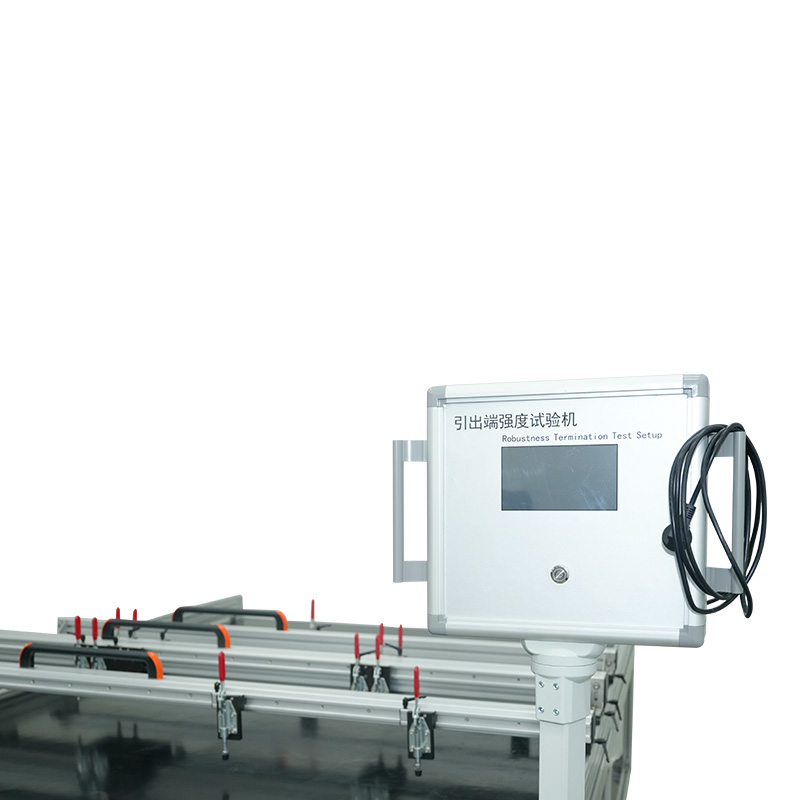

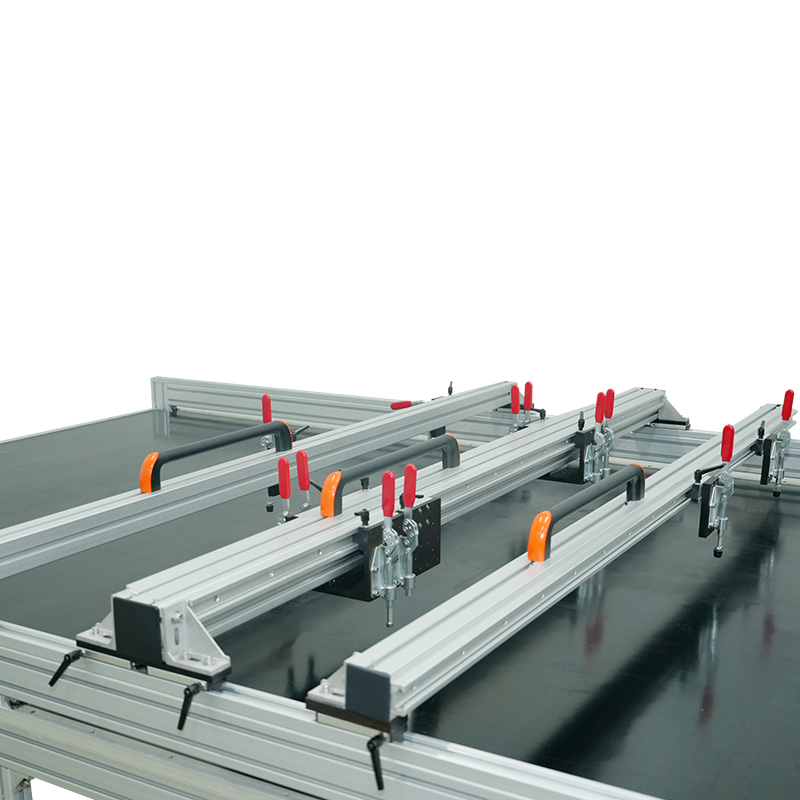

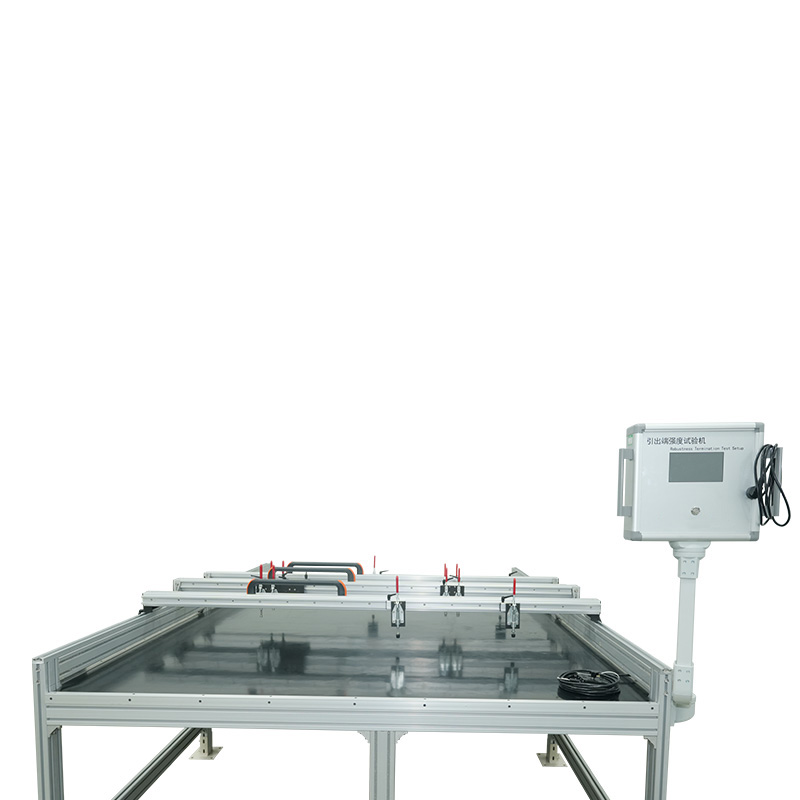

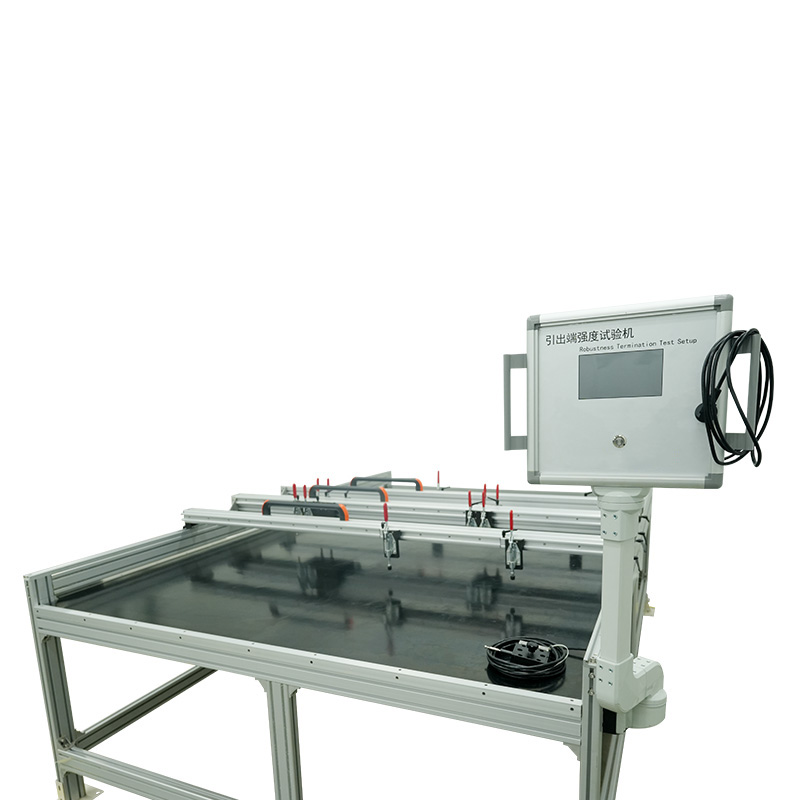

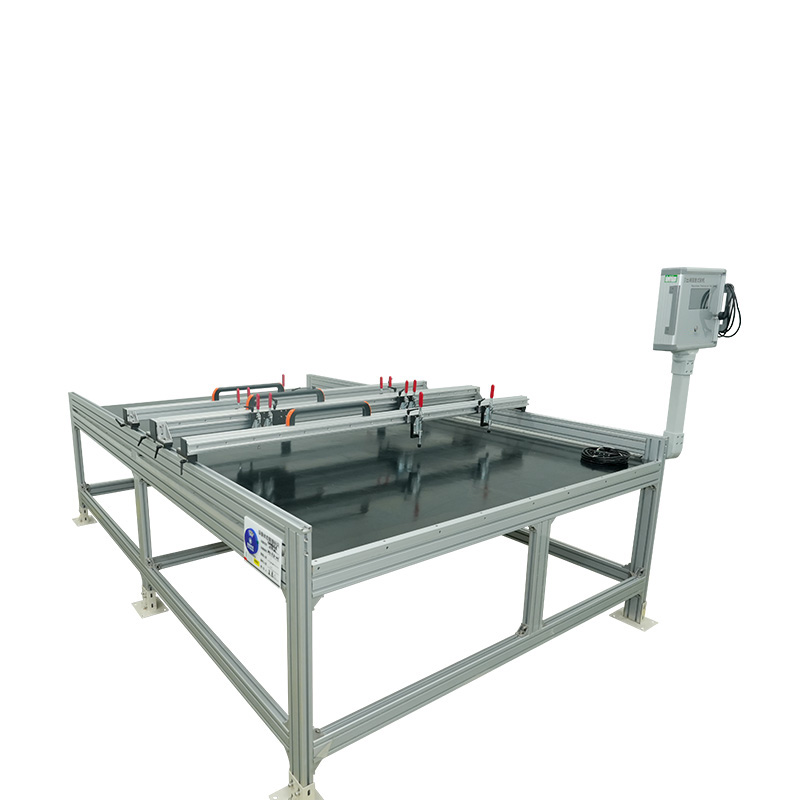

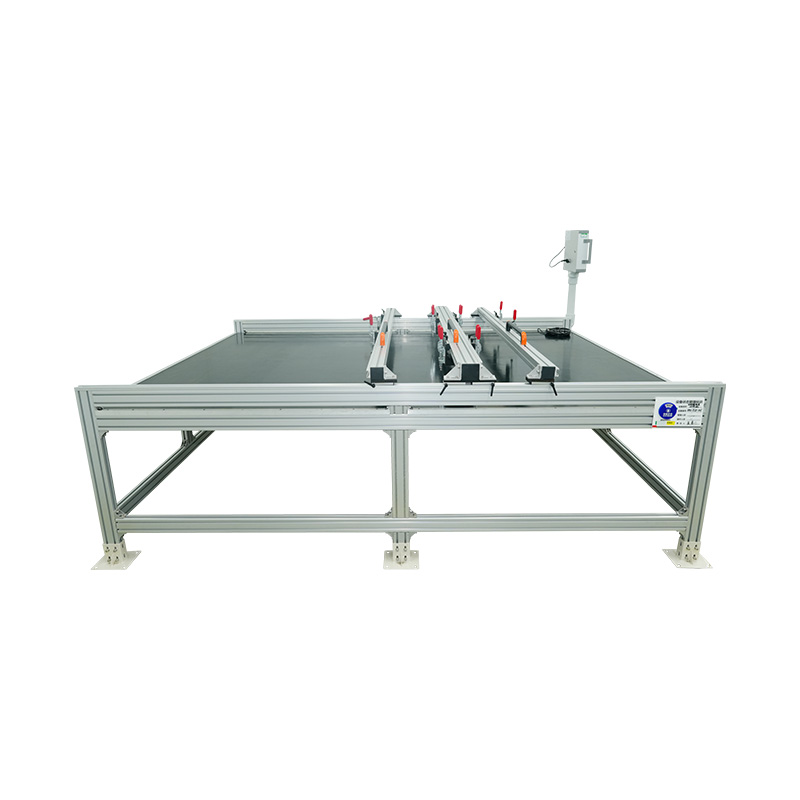

Tester für die Robustheit von Anschlüssen

Wie ist die Robustheit des Abschlusstesters auf unterschiedliche Steckergrößen und -formen ausgelegt?

In der präzisen Welt der Fertigung und Qualitätssicherung ist die Integrität jeder Komponente von größter Bedeutung. Dies gilt insbesondere für elektrische Verbindungen, die als kritische Arterien der Strom- und Datenübertragung in allen Bereichen von der Unterhaltungselektronik bis hin zu Luft- und Raumfahrtsystemen dienen. Ein einziger fehlerhafter Abschluss kann zu Systemausfällen, Sicherheitsrisiken und erheblichen finanziellen Verlusten führen. Um diese Risiken zu mindern, ist die Robustheit des Terminierungstesters ist zu einem unverzichtbaren Instrument in Validierungslaboren weltweit geworden. Seine Hauptfunktion besteht darin, kontrollierte mechanische Belastungen – Zug, Druck und Scherung – auf elektrische Anschlüsse auszuüben, um sicherzustellen, dass sie den Strapazen von Installation, Wartung und Betrieb standhalten. Allerdings stellt die immense Vielfalt an Steckverbindertypen, von empfindlichen Photovoltaik-Anschlussdosen bis hin zu hochbelastbaren Automobilstiften, eine grundlegende Herausforderung dar: Wie kann ein einziges Gerät eine so große Vielfalt an Formen genau und zuverlässig testen?

Die entscheidende Rolle des Testens in Industrieanwendungen

Die Notwendigkeit strenger Beendigungstests ist nicht willkürlich; Es ist in internationalen Standards kodifiziert, die die Sicherheits- und Zuverlässigkeitsmaßstäbe für ganze Branchen festlegen. Standards wie z IEC 61215-MQT 14 , IEC 61730-2-MST 42 , und UL 1703 Insbesondere in Bereichen wie Photovoltaik und Automobilelektronik sind Tests zur Robustheit von Anschlüssen ausdrücklich vorgeschrieben. Diese Tests sollen reale mechanische Belastungen simulieren. Beispielsweise kann es bei der Installation eines Solarmoduls dazu kommen, dass ein Techniker versehentlich an einem Kabel zieht oder eine Drehkraft auf einen Stecker ausübt. A Terminal-Pull-Test stellt sicher, dass sich die Verbindung innerhalb der Anschlussdose nicht lockert oder bricht, wodurch die elektrische Kontinuität aufrechterhalten wird und mögliche Lichtbögen, die ein Brandrisiko darstellen, verhindert werden.

Ebenso müssen Steckverbinder in der Automobilindustrie bei Reparaturen ständigen Vibrationen, Temperaturwechseln und gelegentlichem Ziehen standhalten. Der Robustheitstester für Anschlüsse bestätigt, dass diese Komponenten über die gesamte Lebensdauer des Fahrzeugs zuverlässig funktionieren. Die Folgen eines Ausfalls in diesen Anwendungen sind schwerwiegend und unterstreichen die nicht verhandelbare Notwendigkeit umfassender Tests. Die universelle Anwendbarkeit dieser Standards bedeutet, dass ein Prüfgerät ebenso universell einsetzbar sein muss und in der Lage ist, nahtlos von der Prüfung eines dünnen 2-mm-Drahts an einem kleinen Sensor auf einen robusten 20-mm-Kabelschuh für Energiespeichersysteme überzugehen. Diese Anforderung bestimmt die zentrale Designphilosophie vielseitiger Tester.

Kernarbeitsprinzip des Robustheits-Terminierungstesters

Im Wesentlichen handelt es sich bei einem Robustheitsprüfgerät um ein mechanisches Präzisionssystem, das dazu dient, eine kontrollierte Kraft auf einen Anschluss auszuüben und dessen Reaktion zu messen. Zu den Kernkomponenten gehören ein starrer Rahmen, eine hochpräzise Wägezelle (Kraftsensor), ein Betätigungssystem (häufig ein Servomotor für sanfte, programmierbare Bewegungen) und eine hochentwickelte digitale Steuerung. Der Tester führt ein spezifisches Testprogramm aus, das die Art der Kraft (Zug, Druck, Scherung), die Geschwindigkeit, mit der sie ausgeübt wird, die maximal zu erreichende Kraft und die Verweilzeit vorgibt.

Die entscheidende Wechselwirkung findet jedoch am Kontaktpunkt statt: dort, wo die Maschine die Probe ergreift. Die Maschine kann enorme Kräfte aufbringen, doch wenn die Probe nicht sicher und korrekt gehalten wird, sind die Testergebnisse ungültig. Ein falsch gehaltener Steckverbinder kann verrutschen, durch übermäßige Krafteinwirkung gequetscht werden oder es kann zu Spannungskonzentrationen am Griffpunkt und nicht am Anschluss selbst kommen. Dies führt zu einem vorzeitigen und ungenauen Fehlermodus. Daher beruht die gesamte Prämisse eines genauen Tests auf der Fähigkeit, eine perfekte Schnittstelle zum zu testenden Gerät herzustellen. Hier entsteht die Herausforderung der Unterbringung, die durch ein System modularer Vorrichtungen und anpassbarer Werkzeuge gelöst wird. Es ist das Vorrichtung und die Griff die die rohe Kraft der Maschine in einen präzisen, wiederholbaren und standardkonformen Test für jede beliebige Steckverbindergeometrie umwandeln.

Primäre Methoden zur Anpassung an unterschiedliche Größen und Formen

Die Unterbringung verschiedener Proben wird durch einen vielschichtigen Ansatz erreicht, der sich auf Modularität, Präzisionswerkzeuge und fortschrittliche Steuerungssysteme konzentriert.

1. Modulare Vorrichtungssysteme und kundenspezifische Werkzeuge

Die direkteste und effektivste Lösung ist der Einsatz eines modularen Vorrichtungssystems. Anstatt ein festes, monolithisches Gerät zu sein, ist ein hochwertiger Robustheitsprüfer für Anschlüsse mit standardisierten Montageschnittstellen an seinem beweglichen Querkopf und seiner Grundplatte ausgestattet. Dies ermöglicht die Verwendung einer umfangreichen Bibliothek austauschbarer Griffe und Vorrichtungen.

• Universelle mechanische Griffe: Für Draht- und Kabelzugtests werden verschiedene austauschbare Spannbacken eingesetzt. Diese Backen sind in verschiedenen Größen und Oberflächenstrukturen (glatt, gezahnt, mit V-Nut) erhältlich, um sich an unterschiedliche Drahtdurchmesser anzupassen, ohne den Leiter zu durchtrennen oder ein Verrutschen zu ermöglichen. Für einen sehr dünnen Draht können kleine, glatte Backen mit geringer Klemmkraft verwendet werden, während für ein großes, grobes Kabel große, gezahnte Backen gewählt werden, die in die Isolierung eingreifen und einen festen Halt bieten.
• Spezialisierte kundenspezifische Vorrichtungen: Viele Steckverbinder lassen sich nicht mit einem einfachen Griff prüfen. Sie erfordern eine maßgeschneiderte Halterung, die den tatsächlichen Gegenstecker nachahmt oder eine bestimmte Eingriffsfläche bietet. Zum Testen eines Anschlussstifts ist beispielsweise häufig eine Vorrichtung erforderlich, die den Kunststoffsteckerkörper sicher hält, während am Stift selbst ein Miniaturhaken oder eine Miniaturkralle befestigt wird, um die Zugkraft auszuüben. Renommierte Hersteller, auch solche mit Schwerpunkt auf Präzisionstechnik, bieten häufig Design- und Fertigungsdienstleistungen für solche kundenspezifischen Werkzeuge an. Als einer der wenigen inländischen Hersteller, der sich auf die Forschung und Produktion von großen Umweltsimulationskammern und optischen Simulationsgeräten spezialisiert hat, hat Shanghai Houyao Testing Equipment Co., Ltd. unabhängig fortschrittliche Produkte entwickelt und ist in der Lage, solche maßgeschneiderten Lösungen anzubieten. Die Einhaltung der Grundsätze der Integrität und des menschenorientierten Service durch das Unternehmen stellt sicher, dass diese Leuchten so konzipiert sind, dass sie genau den Kundenanforderungen und internationalen Standards entsprechen.
• Adapter und Montageplatten: Eine Reihe von Adaptern ermöglicht die Montage von Standardspannern in verschiedenen Winkeln oder den Anschluss an die Wägezelle in unterschiedlichen Konfigurationen. Dies ist entscheidend für die Anwendung reiner Scherkräfte oder für die Prüfung von Anschlüssen, die nicht mit der Hauptachse der Maschine ausgerichtet sind.

2. Mehrachsige Einstellbarkeit und präzise Ausrichtung

Ein robuster Prüfrahmen ist nur so gut wie seine Ausrichtung. Eine Fehlausrichtung kann Biegemomente in den Test einbringen und nichtaxiale Kräfte ausüben, die die Ergebnisse ungültig machen und die Probe beschädigen können. High-End-Tester zeichnen sich durch eine erhebliche Einstellbarkeit ihrer Stufen aus.

• X-Y-Z-verstellbare Tische: Die Grundplatte, auf der die Probe montiert ist, ist häufig ein verstellbarer Tisch, der sich in der horizontalen (X und Y) und vertikalen (Z) Ebene bewegen kann. Dadurch kann der Bediener den Endpunkt perfekt auf den Mittelpunkt der ausgeübten Kraft ausrichten und so einen rein axialen Zug oder Druck gewährleisten. Dies ist absolut entscheidend für die Prüfung ungewöhnlich geformter Steckverbinder oder Anschlüsse, die nicht zentral an einer Komponente angebracht sind.
• Rotationseinstellung: Einige Vorrichtungen verfügen über eine Rotationsfreiheit, die es dem Griff ermöglicht, sich bei Krafteinwirkung selbst an der Probe auszurichten und so eine seitliche Belastung zu verhindern.

3. Erweiterte Steuerungs- und Sensorsoftware

Die Hardware wird durch intelligente Software unterstützt, die eine sorgfältige Konfiguration passend zur Probe ermöglicht.

• Programmierbare Parameter: Mit der Software kann der Bediener jeden Aspekt des Tests definieren: Griffabstand vom Endstück, Annäherungsgeschwindigkeit, Vorspannkraft, Testgeschwindigkeit, maximale Kraft und Brucherkennungsempfindlichkeit. Für einen zerbrechlichen kleinen Steckverbinder sind eine niedrige Vorspannkraft und eine langsame Prüfgeschwindigkeit programmiert, um Schäden durch Stöße zu verhindern. Für einen großen, robusten Anschluss können eine höhere Kraft und eine schnellere Geschwindigkeit verwendet werden, um den Test zu beschleunigen.
• Echtzeitüberwachung und Datenerfassung: Die Software bietet eine grafische Echtzeitanzeige der ausgeübten Kraft. Der Bediener kann auf Anomalien achten, wie z. B. einen plötzlichen Kraftabfall, der auf Schlupf hinweist, und den Test abbrechen, wenn die Vorrichtung nicht ordnungsgemäß funktioniert. Dieses Feedback ist wichtig für die Validierung des Testaufbaus selbst, bevor mit einer vollständigen Probencharge fortgefahren wird.

Überlegungen zur Auswahl von Vorrichtungen und Werkzeugen

Die Auswahl der richtigen Vorrichtung ist ein systematischer Prozess, der auf der Probe und dem Standard basiert.

Die Fähigkeit eines modernen Robustheit des Terminierungstesters Die Anpassung an ein breites Spektrum an Steckverbindergrößen und -formen ist kein Zufall, sondern eine durchdachte, ausgefeilte Technik. Dies wird durch ein ganzheitliches System erreicht, das einen starren und präzisen mechanischen Rahmen mit einer umfassenden Bibliothek modularer, austauschbarer Vorrichtungen und Werkzeuge kombiniert. Diese Hardware wird von einer intelligenten, programmierbaren Software gesteuert, die eine Feinabstimmung der Testparameter auf die spezifischen Eigenschaften jeder einzelnen Probe ermöglicht. Das Ergebnis ist eine äußerst anpassungsfähige Validierungsplattform, die die mechanische Integrität von allem gewährleisten kann, vom kleinsten Sensorkabel bis zum größten Stromkabelschuh.

Diese Flexibilität ist für Hersteller und Prüflabore auf der ganzen Welt von entscheidender Bedeutung Luft- und Raumfahrt , Automobilelektronik , Photovoltaik , und Energiespeicherindustrien , die ihre Produkte anhand strenger internationaler Standards validieren müssen. Durch die Investition in ein vielseitiges Robustheit des Terminierungstesters Ausgestattet mit den entsprechenden Vorrichtungen erhalten sie ein zukunftssicheres Werkzeug, das Produktsicherheit, Zuverlässigkeit und Konformität gewährleistet, unabhängig davon, wie sich die Steckverbinderdesigns weiterentwickeln. Das Engagement für die Bereitstellung solch fortschrittlicher, anpassungsfähiger Testlösungen macht bestimmte Lieferanten zu zuverlässigen Partnern in der globalen Testbranche. Shanghai Houyao Testing Equipment Co., Ltd. trägt durch sein Engagement für Innovation und Qualität zu diesem Ökosystem bei, indem es Geräte entwickelt, die diese komplexen Anforderungen erfüllen und dazu beitragen, dass die für unsere moderne technologische Welt grundlegenden Komponenten langlebig sind.
