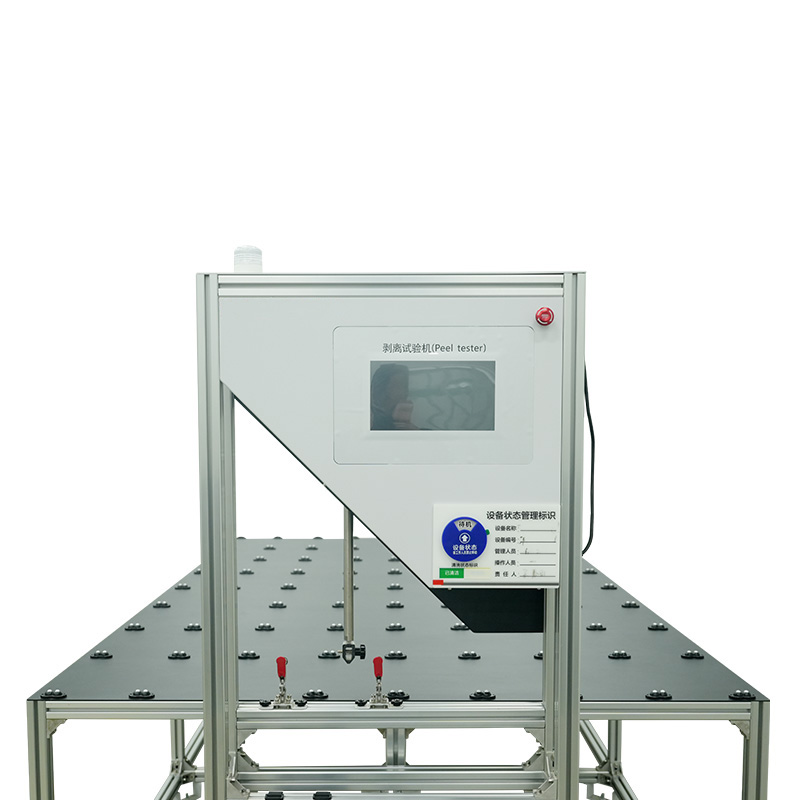

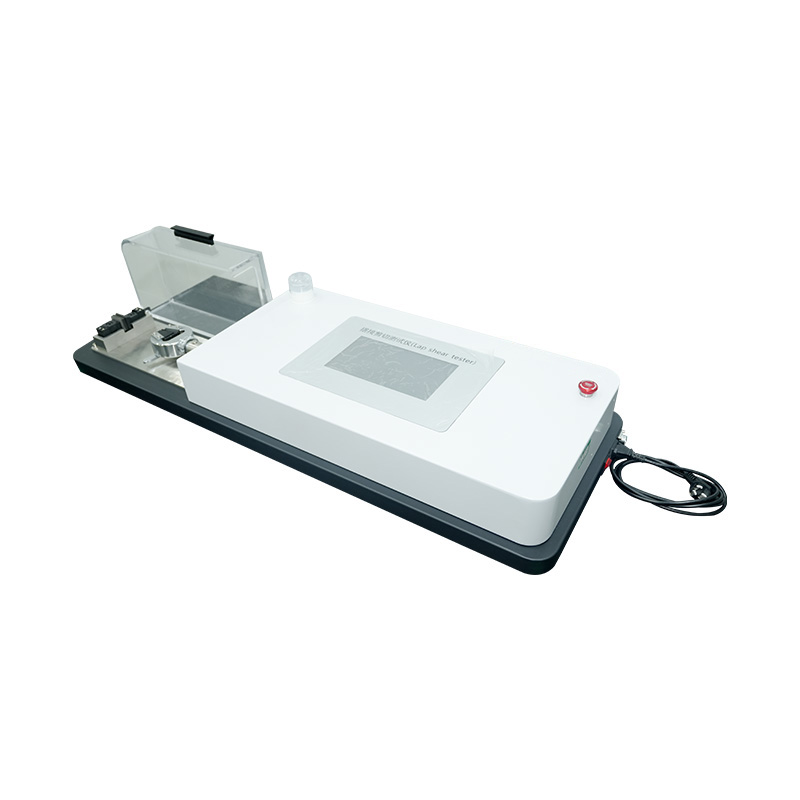

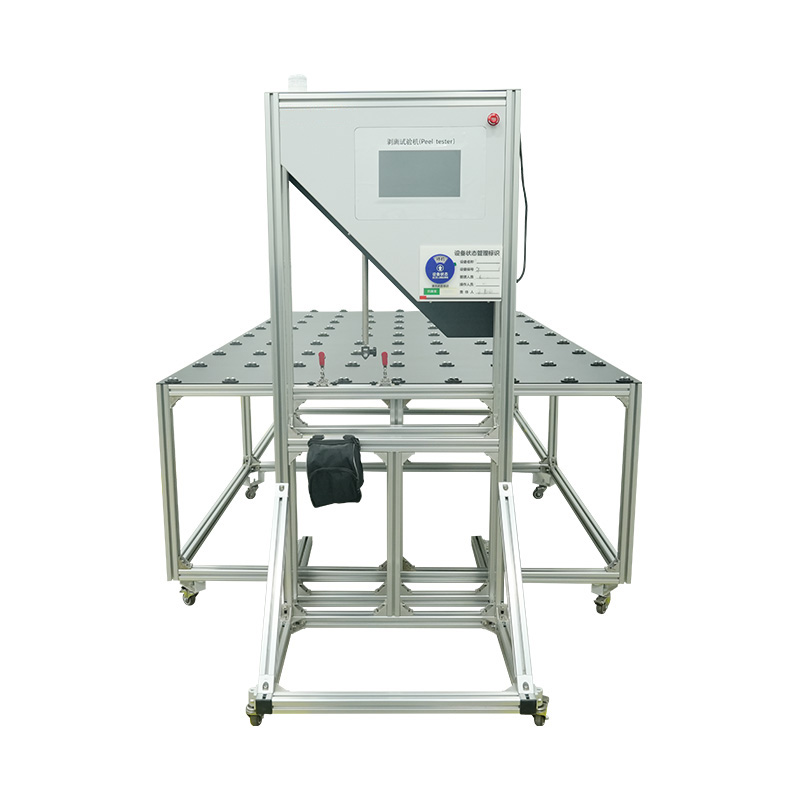

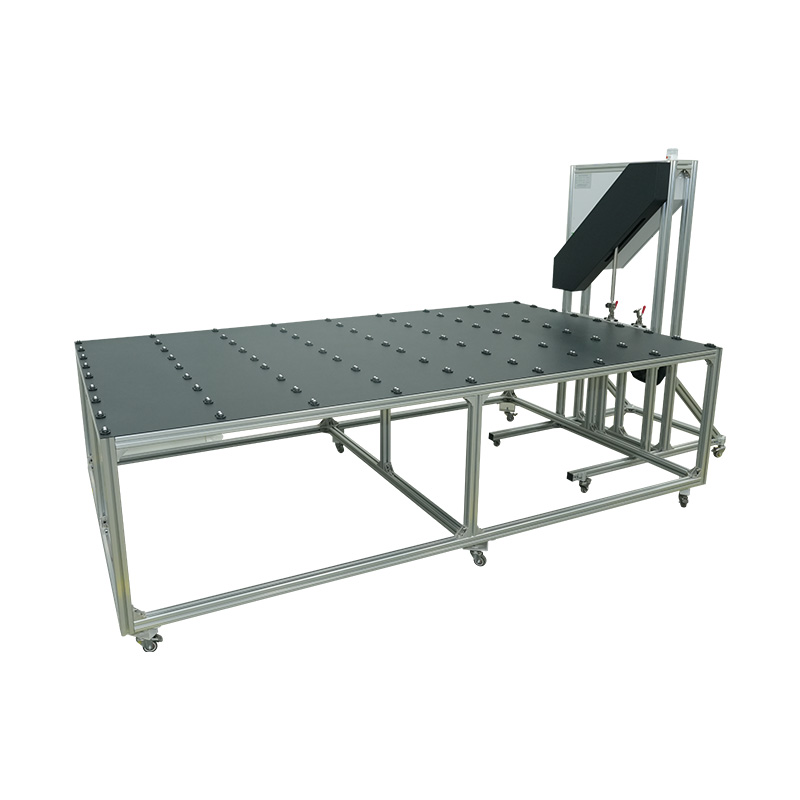

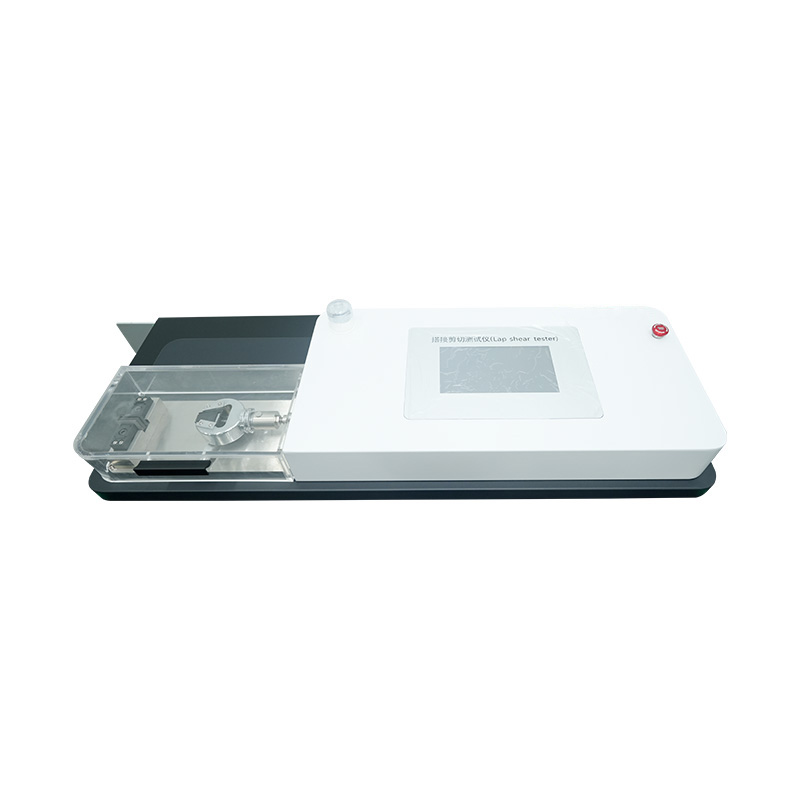

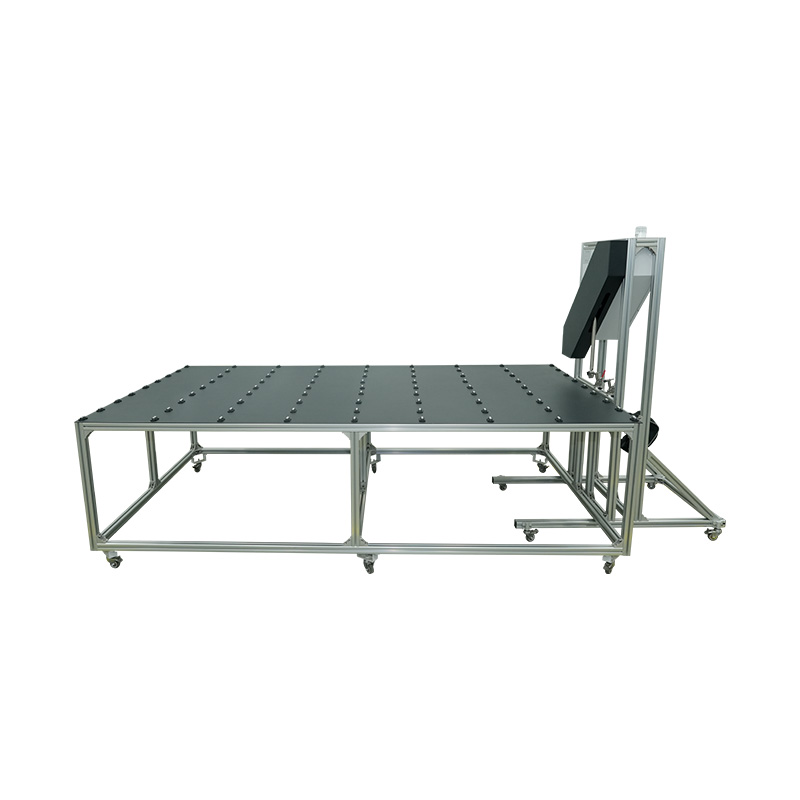

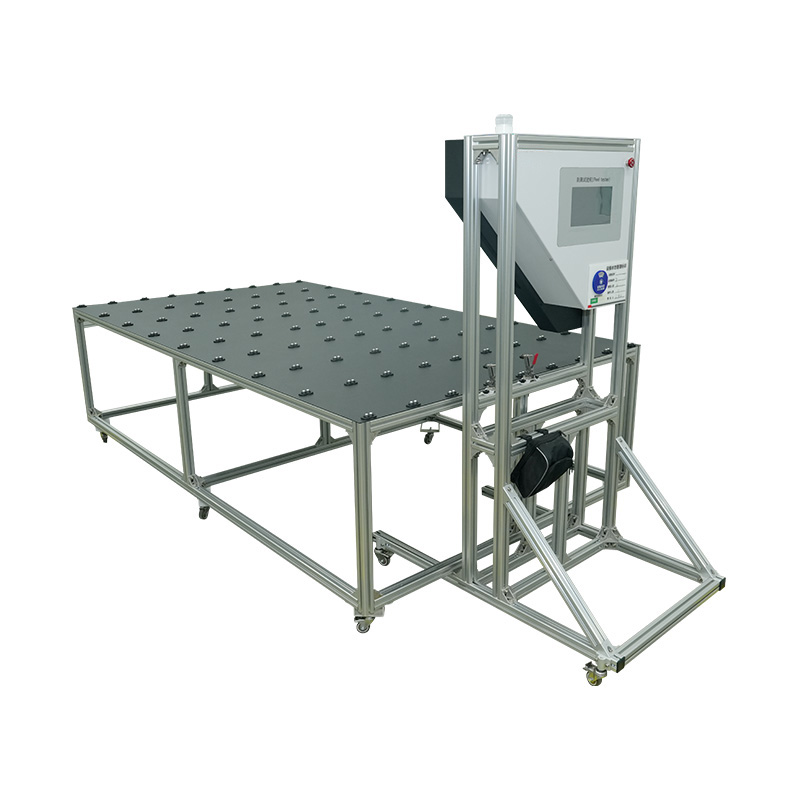

Schältest und Überlappungsscherfestigkeitstester

Wie wichtig ist die Kalibrierung für einen Schältest und einen Zugscherfestigkeitstester für Photovoltaik-Module (PV) und wie wird sie durchgeführt?

Einleitung: Das Fundament zuverlässiger Daten

In der Welt der Herstellung von Photovoltaikmodulen ist Qualitätssicherung nicht nur ein Schritt im Prozess; Es ist die grundlegende Garantie für Produktleistung, Langlebigkeit und Sicherheit. Im Mittelpunkt dieser Zusicherung der Kapselungsintegrität steht die Schältest und Überlappungsscherfestigkeitstester für Photovoltaikmodule (PV). . Die Aufgabe dieses hochentwickelten Instruments besteht in der quantitativen Messung der Haftfestigkeit zwischen kritischen Schichten – wie Glas, Ethylen-Vinylacetat (EVA) oder Polyolefin-Elastomer (PoE), Solarzellen und Rückseitenfolie. Diese Messungen sind von entscheidender Bedeutung, da sie in direktem Zusammenhang mit der Fähigkeit des Moduls stehen, Delamination zu widerstehen, einem primären Fehlermodus, der zu Stromausfall, Feuchtigkeitseintritt und letztendlich zu einem katastrophalen Ausfall führen kann. Die von diesem Tester generierten Daten sind jedoch nur so vertrauenswürdig wie der zugrunde liegende Kalibrierungsprozess. Ohne regelmäßige und sodergfältige Kalibrierung wird der fodertschrittlichste Schältest und Zugscherfestigkeitstester für Photovoltaikmodule (PV) kaum mehr als ein teures Stück Metall, das Zahlen von fragwürdiger Gültigkeit liefert, die eine ganze Produktionscharge oder ein F&E-Projekt gefährden können.

Die entscheidende Rolle der Kalibrierung: Mehr als nur eine Routineprüfung

Bei der Kalibrierung werden die Messungen eines Instruments mit einem bekannten Referenzstandard verglichen, um Fehler in seiner Genauigkeit zu quantifizieren und zu beseitigen. Für einen Schäl- und Zugscherfestigkeitsprüfer für Photovoltaikmodule (PV) ist dies keine bloße Verwaltungsformalität, sondern eine technische Notwendigkeit. Die Bedeutung dieses Prozesses lässt sich in mehrere Schlüsselbereiche unterteilen.

In erster Linie stellt die Kalibrierung sicher Datenintegrität und Rückverfolgbarkeit . Die Ergebnisse dieser Tester, wie beispielsweise ein 180-Grad-Schälfestigkeitswert oder eine Überlappungsscherfestigkeit in Newton pro Quadratmillimeter, werden verwendet, um zu validieren, ob Materialien strenge internationale Standards wie erfüllen IEC 61215 , IEC 61730-2 (MST 35 und MST 36) , und IEC 62788-1-4 . Diese Standards definieren die akzeptablen Mindesthaftungswerte, die erforderlich sind, damit ein Modul als zuverlässig für den langfristigen Feldeinsatz zertifiziert wird. Ungenaue Daten könnten dazu führen, dass minderwertige Module akzeptiert werden, wodurch das Risiko eines vorzeitigen Ausfalls im Feld besteht, oder dass völlig einwandfreie Module abgelehnt werden, was zu unnötigen finanziellen Verlusten führt. Eine präzise Kalibrierung sorgt für die nötige Rückverfolgbarkeit, um nachzuweisen, dass jeder Datenpunkt vertrauenswürdig ist und mit nationalen oder internationalen Messstandards verknüpft ist.

Zweitens ist die Kalibrierung unerlässlich für Prozesskontrolle und Qualitätsverbesserung . In einer Fertigungsumgebung ist eine konstante Haftfestigkeit ein wichtiger Leistungsindikator. Leichte Abweichungen in der Wägezelle oder dem Wegsensor eines Testers können echte Trends im Produktionsprozess verschleiern. Beispielsweise könnte eine allmähliche Abnahme der gemessenen Schälfestigkeit fälschlicherweise als ein Problem mit dem EVA-Laminierungsprozess interpretiert werden, obwohl das Prüfgerät selbst tatsächlich von den Spezifikationen abweicht. Durch die regelmäßige Kalibrierung wird die Leistung der Testausrüstung von der Leistung der Materialien isoliert, sodass Ingenieure genaue, datengesteuerte Entscheidungen treffen können, um Laminierungsparameter wie Temperatur, Druck und Vakuumzeit zu optimieren.

Darüber hinaus bleibt die Kalibrierung erhalten Compliance und Zertifizierung . Auditoren und Zertifizierungsstellen benötigen einen dokumentierten Nachweis, dass alle Prüfgeräte regelmäßig gewartet und kalibriert werden. Ein solides Kalibrierungsprogramm, das häufig eine Akkreditierung nach Standards wie ISO/IEC 17025 erfordert, ist ein nicht verhandelbarer Aspekt beim Betrieb eines zertifizierten Testlabors für Photovoltaikmodule. Ohne sie kann die gesamte Gültigkeit der Testberichte in Frage gestellt werden, was möglicherweise zum Erlöschen von Produktzertifizierungen führen kann.

Schließlich schützt die Kalibrierung Investition und reduziert das Risiko . A Schältest und Überlappungsscherfestigkeitstester für Photovoltaikmodule (PV). ist eine erhebliche Kapitalinvestition. Durch eine ordnungsgemäße Kalibrierung bleibt die Genauigkeit und Zuverlässigkeit im Laufe der Zeit erhalten und somit die Investition geschützt. Noch wichtiger ist, dass dadurch das enorme finanzielle und Reputationsrisiko gemindert wird, das mit dem Versand von Produkten verbunden ist, die im Feld aufgrund unentdeckter Kapselungsmängel versagen können. Es handelt sich um eine proaktive Maßnahme, die weitaus kostengünstiger ist als die Bearbeitung von Garantieansprüchen und Rückrufen.

Der Kalibrierungsprozess: Ein systematischer Ansatz

Die Kalibrierung von a Schältest und Überlappungsscherfestigkeitstester für Photovoltaikmodule (PV). ist ein detailliertes Verfahren, das von geschulten Technikern durchgeführt werden sollte, wobei häufig akkreditierte Kalibrierdienste in Anspruch genommen werden. Der Prozess umfasst typischerweise die Überprüfung der Genauigkeit von zwei Hauptsystemen: dem Kraftmesssystem und dem Weg- oder Geschwindigkeitskontrollsystem.

1. Vorbereitung vor der Kalibrierung
Bevor Messungen durchgeführt werden, wird eine Sichtprüfung der Ausrüstung durchgeführt. Dazu gehört auch die Prüfung auf physische Schäden am Lastrahmen, an den Spannvorrichtungen und an den Vorrichtungen. Die für Schältests (häufig Rollengriffe) und Überlappungsschertests (normalerweise Keil- oder pneumatische Spannzeuge) verwendeten Spannzeuge müssen auf Verschleiß und Ausrichtung überprüft werden, da falsch ausgerichtete Spannzeuge zu erheblichen Biegemomenten und Fehlern bei der Messung führen können. Der Tester sollte gemäß den Herstellerangaben in einer kontrollierten Umgebung ohne Vibrationen und erhebliche Temperaturschwankungen installiert werden.

2. Kalibrierung des Kraftmesssystems
Das Herzstück des Prüfgeräts ist sein Kraftaufnehmer bzw. die Wägezelle. Die Kalibrierung dieses Systems ist von größter Bedeutung.

• Referenzstandards: Die Kalibrierung erfolgt mit Referenz-Wägezellen mit Kalibrierqualität or Eigengewichte die ihrerseits auf nationale Standards rückführbar sind (z. B. NIST in den Vereinigten Staaten oder NIM in China). Eigengewichte werden typischerweise für kleinere Kraftbereiche eingesetzt und bieten die höchstmögliche Genauigkeit bei Nachweisen.
• Vorgehensweise: Der Referenzstandard ist in Reihe mit der Wägezelle des Testers geschaltet. Anschließend erhält die Maschine den Befehl, über eine Reihe von zunehmenden und abnehmenden Punkten über den gesamten Kraftbereich des Instruments eine Zugkraft (und ggf. auch eine Druckkraft) auszuüben. Beispielsweise könnten Messungen bei 10 %, 20 %, 50 %, 80 % und 100 % der Kapazität des Instruments durchgeführt werden.
• Datenanalyse: An jedem Kraftpunkt wird der Messwert des Referenzstandards mit dem Messwert des Testersystems verglichen. Der Fehler wird berechnet und Parameter wie Wiederholbarkeit , Präzision , und Hysterese ausgewertet werden. Ziel ist es sicherzustellen, dass der Kraftmessfehler innerhalb der vom Hersteller und den relevanten Prüfnormen angegebenen Toleranzen liegt, oft innerhalb von ±0,5 % oder besser des angegebenen Wertes.

3. Kalibrierung des Verschiebungs- und Geschwindigkeitssystems
Die Geschwindigkeit, mit der ein Test durchgeführt wird, ist entscheidend für die Erzielung vergleichbarer Ergebnisse, da die Adhäsionsstärke geschwindigkeitsabhängig sein kann.

• Referenzstandards: Diese Kalibrierung wird mit a durchgeführt kalibrierter Wegaufnehmer oder ein Laserinterferometer .
• Vorgehensweise: Der Referenzwandler ist so eingerichtet, dass er die tatsächliche Traversenverschiebung misst. Anschließend wird die Traverse der Maschine mit verschiedenen vorgegebenen Geschwindigkeiten (z. B. 50 mm/min, 100 mm/min, 200 mm/min) über eine bekannte Strecke bewegt.
• Datenanalyse: Die von der Prüfmaschine gemeldeten Weg- und Geschwindigkeitswerte werden mit den vom Referenznormal gemessenen Werten verglichen. Es wird überprüft, dass die Genauigkeit der Traversenposition und die Konstanz der Geschwindigkeit innerhalb akzeptabler Grenzen liegen, typischerweise einem kleinen Prozentsatz des eingestellten Werts.

4. Überprüfung der Software und Datenerfassung
Moderne Tester werden durch hochentwickelte Software gesteuert. Zur Kalibrierung gehört auch die Überprüfung, ob die Software die Daten der Sensoren korrekt erfasst, verarbeitet und meldet. Dazu gehört möglicherweise die Eingabe bekannter elektrischer Signale in das Datenerfassungssystem, um Sensorausgaben zu simulieren und zu bestätigen, dass die Software sie korrekt interpretiert.

5. Dokumentation und Zertifizierung
Nach erfolgreichem Abschluss der Kalibrierung a Kalibrierzertifikat ausgegeben wird. Dieses Dokument ist eine wichtige Aufzeichnung. Darin werden die angewandten Verfahren, die verwendeten Standards, die Umgebungsbedingungen, die Daten im vorgefundenen Zustand (wenn sie vor der Anpassung außerhalb der Toleranz lagen) und die Daten im verbliebenen Zustand (nach der Anpassung) detailliert beschrieben. Außerdem wird die Messunsicherheit für den Kalibrierungsprozess selbst angegeben. Alle Anpassungen, die vorgenommen wurden, um die Ausrüstung den Spezifikationen anzupassen, werden aufgezeichnet. Dieses Zertifikat liefert den notwendigen Nachweis der Rückverfolgbarkeit und Compliance für Auditoren und Kunden.

Eine typische Kalibrierungszusammenfassung könnte wie folgt dargestellt werden:

Implementierung eines Kalibrierungsprogramms: Häufigkeit und Service

Die Erstellung eines routinemäßigen Kalibrierungsplans ist unerlässlich. Die Häufigkeit der Kalibrierung hängt von mehreren Faktoren ab: der Häufigkeit der Verwendung des Testers, der Kritikalität der Messungen, der Stabilität der Ausrüstung und den Anforderungen der Qualitätsstandards. Eine gängige Praxis ist eine jährliche Kalibrierung Zyklus. Wenn die Ausrüstung jedoch stark beansprucht wird oder sich in einer kritischen Qualitätskontrollumgebung befindet, kann ein halbjährlicher Zeitplan gerechtfertigt sein. Darüber hinaus leisten viele Einrichtungen Leistung Zwischenkontrollen Verwenden Sie tägliche oder wöchentliche Kontrollproben oder einfachere Überprüfungsgeräte, um sicherzustellen, dass die Ausrüstung zwischen den vollständigen Kalibrierungen in einem kontrollierten Zustand bleibt.

Unternehmen können zwischen zwei Hauptdienstleistungsoptionen wählen: hausinterne Kalibrierung or akkreditierter Kalibrierdienst eines Drittanbieters . Die interne Kalibrierung erfordert erhebliche Investitionen in Referenzstandards, geschultes Personal und ein etabliertes Qualitätssystem zur Aufrechterhaltung der Rückverfolgbarkeit. Für die meisten Hersteller und Labore ist die Beauftragung eines akkreditierten externen Kalibrierdienstleisters die effizienteste und zuverlässigste Methode. Diese Anbieter schicken mobile Labore zum Standort oder verlangen den Transport des Geräts zu ihrer Einrichtung, um sicherzustellen, dass die Kalibrierung nach den höchsten akkreditierten Standards durchgeführt wird.

Die Kalibrierung von a Schältest und Überlappungsscherfestigkeitstester für Photovoltaikmodule (PV). ist eine tragende Säule der Qualitätssicherung in der Photovoltaikbranche. Es geht über eine einfache Wartungsaufgabe hinaus und dient als entscheidendes Bindeglied, das die Zuverlässigkeit, Genauigkeit und Rückverfolgbarkeit der Daten gewährleistet, die zur Beurteilung der Haltbarkeit von Solarmodulen verwendet werden. Ohne sie geht die Vertrauenswürdigkeit der Testergebnisse verloren, was die Produktqualität, die Einhaltung gesetzlicher Vorschriften und letztendlich die Finanz- und Reputationsposition eines Herstellers gefährdet. Durch die Implementierung eines strengen und regelmäßigen Kalibrierungsprogramms, das durch eine gründliche Dokumentation unterstützt wird, können Unternehmen volles Vertrauen in ihre Haftfestigkeitsmessungen haben. Dieses Vertrauen befähigt sie, etwas zu produzieren hochwertige und zuverlässige Photovoltaikmodule die in diesem Bereich jahrzehntelang die erwartete Leistung erbringen und so den globalen Übergang zu nachhaltiger Energie mit Integrität und technologischer Exzellenz unterstützen.
