Wie stellt eine Feuchtigkeits-Gefrier-Testkammer die Produktzuverlässigkeit unter extremen Bedingungen sicher?
In unserer global vernetzten Welt werden Produkte in weitaus extremeren Umgebungen transportiert und betrieben als die komfortablen Labore, in denen sie entwickelt wurden. Von den sengenden, feuchten Sommern bis zu den kalten, trockenen Wintern kämpfen Materialien und Elektronik ständig mit den Elementen. Wie stellen Ingenieure sicher, dass Ihr Smartphone bei einem Kälteeinbruch nicht ausfällt, dass das Armaturenbrett eines Autos in der Sonne nicht bricht oder dass ein Impfstoff während des Transports stabil bleibt? Die Antwort liegt in einem wichtigen technischen Gerät: der Feuchtigkeits-Gefrier-Testkammer. Dieser Artikel untersucht die komplizierte Wissenschaft und die entscheidende Bedeutung dieser Technologie für die Gewährleistung der Haltbarkeit und Sicherheit von Produkten.
Über einfache Tests hinaus: Der Zweck kombinierter Umweltbelastungen
Eine Feuchtigkeits-Gefrier-Testkammer ist nicht nur ein Kühlschrank oder Luftbefeuchter. Es handelt sich um ein hochentwickeltes Instrument, das die gleichzeitige Anwendung niedriger Temperaturen und hoher Luftfeuchtigkeit simulieren soll, oft mit präziser Steuerung der Änderungsrate zwischen diesen Zuständen. Diese Kombination ist weitaus aussagekräftiger als die alleinige Messung von Temperatur oder Luftfeuchtigkeit. Viele Materialien vertragen Kälte und viele auch Feuchtigkeit, aber die gleichzeitige Beanspruchung beider Materialien, insbesondere bei zyklischen Veränderungen, kann eine Vielzahl latenter Mängel aufdecken. Dieser Prozess, bekannt als Highly Accelerated Stress Screening (HASS) oder Umgebungsstresstest, ist entscheidend für die Identifizierung von Fehlern im Zusammenhang mit: * Materialermüdung: Rissbildung, Verformung oder Versprödung von Kunststoffen, Verbundwerkstoffen und Metallen. * Elektrischer Fehler: Kurzschlüsse, Korrosion auf Leiterplatten und durch Kondensation verursachte Fehlfunktionen in der Elektronik. * Phasenänderungen: Die Ausdehnung von Wasser beim Gefrieren in mikroskopisch kleinen Poren führt zu einer Delamination oder einem Bruch des Materials. * Beschichtungsintegrität: Das Versagen von Farben, Dichtungsmitteln und Schutzschichten aufgrund unterschiedlicher Wärmeausdehnungskoeffizienten zwischen der Beschichtung und dem Substrat.
Dekonstruktion der Kammer: Kernkomponenten und wissenschaftliche Prinzipien
Der Betrieb einer Feuchtigkeits-Gefrier-Testkammer ist eine Meisterleistung der Thermodynamik und des Maschinenbaus. Es handelt sich um ein abgedichtetes, isoliertes Gehäuse, in dem präzise Umgebungsbedingungen geschaffen und aufrechterhalten werden. Zu seinen wichtigsten Subsystemen gehören: - Kühlsystem: Das Herzstück der „Gefrier“-Funktion. Dabei handelt es sich in der Regel um ein Dampfkompressionssystem, das einer Haushaltsklimaanlage ähnelt, aber weitaus leistungsfähiger ist. Mithilfe eines Kompressors, eines Kondensators, eines Expansionsventils und eines Verdampfers wird die Wärme aus dem Kammerinneren abgeführt, wodurch Temperaturen von oft bis zu -70 °C oder sogar darunter erreicht werden. Der Phasenwechsel des Kältemittels von gasförmig zu flüssig und zurück ermöglicht eine solch effiziente Wärmeübertragung.
- Befeuchtungssystem: Dieses System führt Feuchtigkeit in die Kammerluft ein, um eine hohe relative Luftfeuchtigkeit (häufig bis zu 98 % relative Luftfeuchtigkeit) zu erreichen. Dies geschieht in der Regel mit einem Dampferzeuger oder einem beheizten Wasserreservoir, das Wasserdampf erzeugt. Der wissenschaftliche Schlüssel hierfür ist das Verständnis, dass die Fähigkeit der Luft, Wasserdampf zu speichern, direkt von ihrer Temperatur abhängt; wärmere Luft kann mehr Feuchtigkeit speichern. Dies wird in den Übergangsphasen eines Tests von entscheidender Bedeutung.
- Entfeuchtungssystem: Entscheidend ist, dass die Kammer auch in der Lage sein muss, die Luftfeuchtigkeit zu reduzieren. Dies wird häufig dadurch erreicht, dass die Luft in der Kammer mithilfe des Kühlsystems unter ihren Taupunkt gekühlt wird, wodurch der Wasserdampf an den kalten Verdampferschlangen kondensiert. Anschließend wird das Kondenswasser abgeführt und die trockenere Luft wieder auf die gewünschte Temperatur erwärmt.
- Kontroll- und Sensorsystem: Das Gehirn der Operation. Hochpräzise Sensoren überwachen ständig die Temperatur und Luftfeuchtigkeit in der Kammer. Eine speicherprogrammierbare Steuerung (SPS) empfängt diese Daten und vergleicht sie mit dem benutzerdefinierten Testprofil. Anschließend nimmt es Mikroanpassungen an den Kühl-, Heiz- und Befeuchtungssystemen vor, um die genauen erforderlichen Bedingungen aufrechtzuerhalten, auch wenn die Testprobe selbst Wärme und Feuchtigkeit absorbieren oder abgeben kann.
Die entscheidende Herausforderung: Den Frostfaktor bewältigen
Eine der größten technischen Herausforderungen bei einer Feuchtigkeits-Gefrier-Testkammer besteht darin, zu verhindern, dass das Befeuchtungssystem festfriert, wenn in der Kammer Temperaturen unter dem Gefrierpunkt herrschen. Das Einbringen feuchter Luft in eine Umgebung mit -40 °C würde den Wasserdampf sofort in Frost verwandeln, Sensoren und Abflüsse verstopfen und eine genaue Feuchtigkeitskontrolle unmöglich machen. Um dieses Problem zu lösen, nutzen fortschrittliche Kammern ausgeklügelte Designlösungen. Eine gängige Methode ist die Verwendung eines Zweizonen- oder Zweikreissystems. Die Hauptkammer, in der die Testproben platziert werden, wird auf die angestrebte niedrige Temperatur gekühlt. Allerdings wird der Wasserdampf zur Befeuchtung in einen separaten, isolierten Luftstrom eingeleitet, der gehalten wird über dem Gefrierpunkt .
Diese feuchte, warme Luft wird dann vorsichtig und kontrolliert in die Hauptkammer eingeleitet. Das ausgeklügelte Steuerungssystem berechnet genau die Menge, die erforderlich ist, um die Luftfeuchtigkeit auf den Sollwert zu erhöhen, ohne die Testproben wesentlich zu erwärmen. Dieser präzise Balanceakt unterscheidet eine einfache Klimakammer von einer echten Feuchtigkeits-Gefrier-Testkammer.
Branchenübergreifende Anwendungen: Wo Zuverlässigkeit nicht verhandelbar ist
Der Einsatz dieser Kammern wird durch zahlreiche internationale Normen vorgeschrieben (z. B. IEC 60068-2-1, IEC 60068-2-2, ISO 16750-4) und ist in einer Vielzahl von Branchen von entscheidender Bedeutung: - Automobil: Testen elektronischer Steuergeräte (ECUs), Sensoren, Displays und Innenmaterialien auf ihre Leistung bei kalten, eisigen Bedingungen und hoher Luftfeuchtigkeit im Innenraum.
- Luft- und Raumfahrt: Validierung der Funktionalität von Avionik und Verbundwerkstoffen in großen Höhen, wo niedrige Temperaturen und Kondensation eine ständige Bedrohung darstellen.
- Pharmazeutik und Biotechnologie: Beschleunigung der Stabilitätstests für Medikamente, Impfstoffe und biologische Materialien, um sicherzustellen, dass sie bei Temperaturzyklen während Lagerung und Versand wirksam und sicher bleiben.
- Unterhaltungselektronik: Sicherstellen, dass Smartphones, Laptops und Wearables dem Transport aus einer kalten in eine warme, feuchte Umgebung standhalten, ohne dass sich im Inneren Kondenswasser bildet, das zu Kurzschlüssen führt.

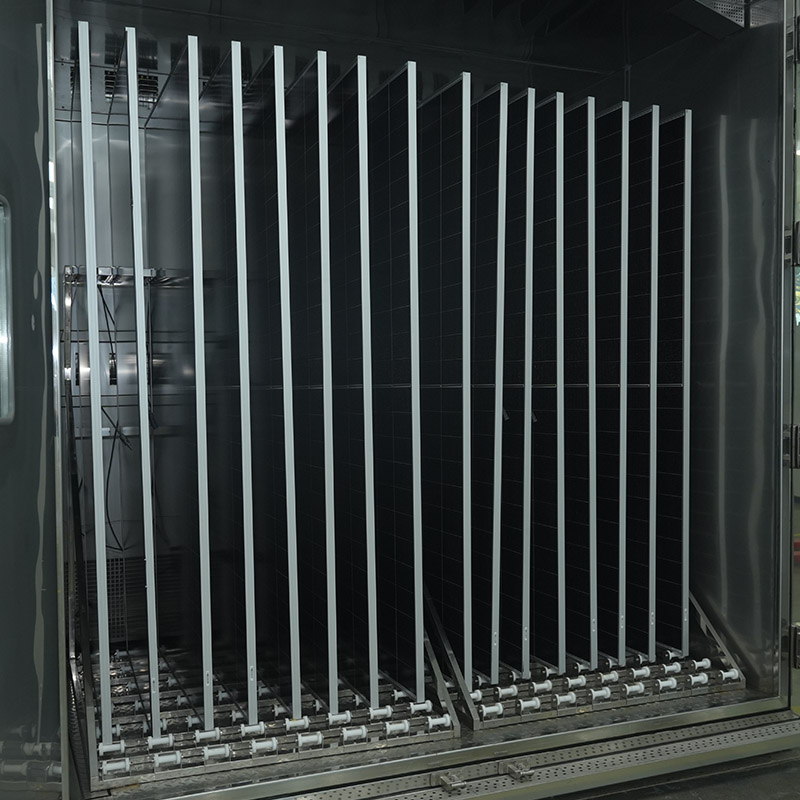

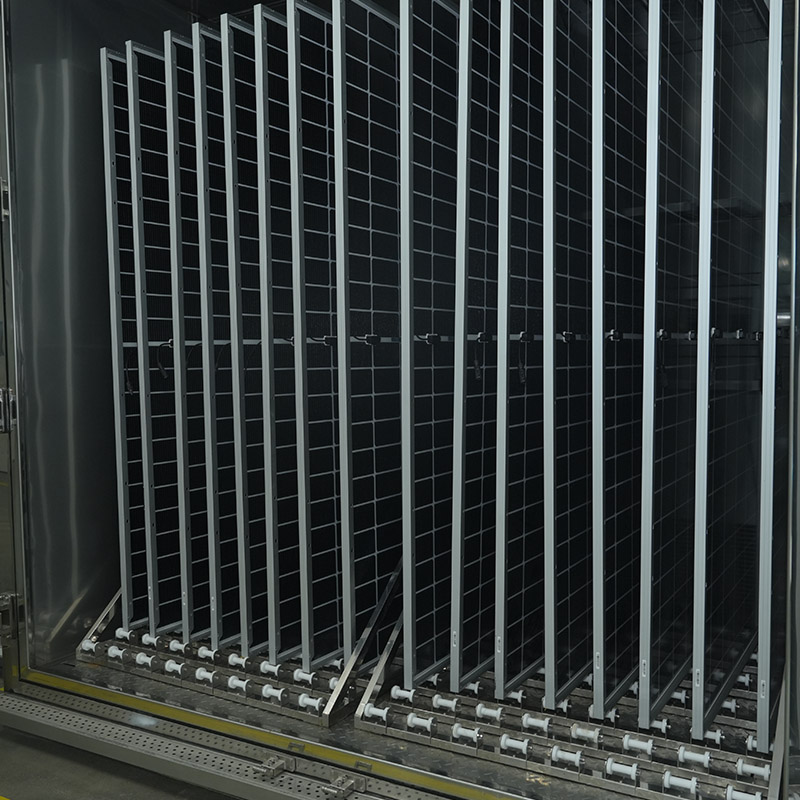

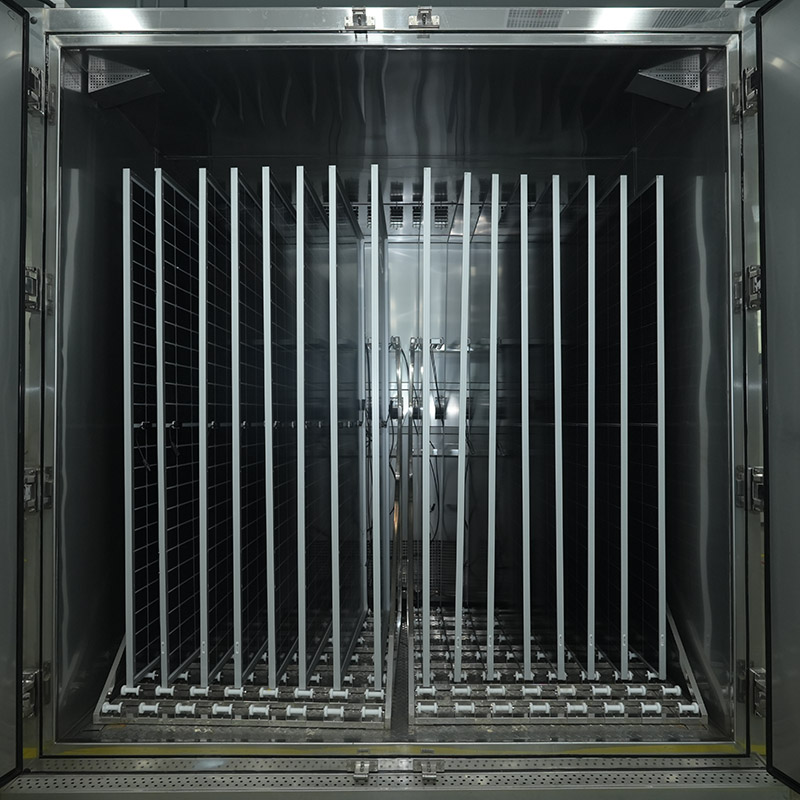

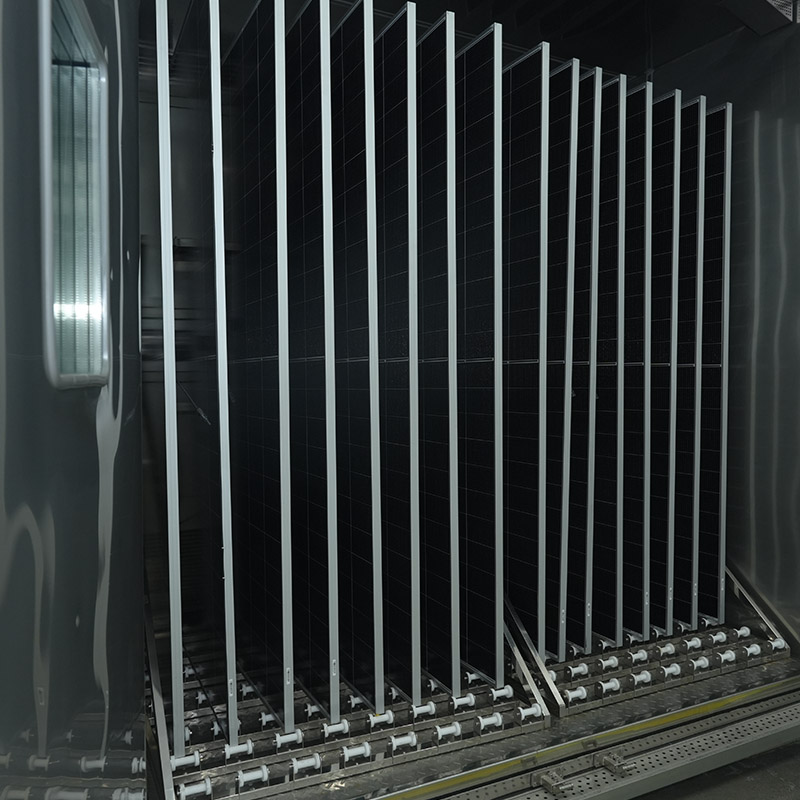

- Solarenergie: Prüfung der Widerstandsfähigkeit von Photovoltaikmodulen und ihren Komponenten gegenüber Frost, Schnee und zyklischem Auftauen, die Mikrorisse verursachen und die Effizienz verringern können.
Das unermüdliche Streben nach höherer Qualität und größerer Produktzuverlässigkeit treibt die kontinuierliche Innovation dieser Prüftechnologie voran. Hersteller verfeinern das Kammerdesign ständig, um eine bessere Gleichmäßigkeit, schnellere Temperaturänderungsraten (Anstiegsraten) und eine präzisere Kontrolle aller Parameter zu erreichen. In diesem Bereich der Präzisionstechnik tragen Unternehmen wie Shanghai Houyao Test Equipment Co., Ltd. zum industriellen Fortschritt bei, indem sie Kammern entwickeln und herstellen, die diesen ständig steigenden Anforderungen an Genauigkeit und Zuverlässigkeit in der Umweltsimulation gerecht werden. Die aus diesen Tests generierten Daten sind von unschätzbarem Wert und liefern Ingenieuren die empirischen Beweise, die sie benötigen, um Produktdesigns zu verbessern und kostspielige Ausfälle im Feld zu verhindern.
Fazit: Der unsichtbare Wächter der Produktqualität
Die Feuchtigkeits-Gefrier-Testkammer ist ein unbesungener Held der modernen Fertigung. Dabei handelt es sich um ein Tool, das Produkte rigoros hinterfragt und nach Schwachstellen sucht, bevor sie den Verbraucher erreichen können. Durch die meisterhafte Kombination der Belastungen durch Temperatur und Luftfeuchtigkeit simuliert es jahrelangen Umweltverschleiß innerhalb von Tagen oder Wochen. Die hochentwickelte Wissenschaft hinter seinem Betrieb – von der Verwaltung von Kältemittelphasenänderungen bis zur Verhinderung von Frostbildung – stellt sicher, dass die Tests sowohl genau als auch reproduzierbar sind. Für jede Branche, in der ein Ausfall keine Option ist, ist die Feuchtigkeits-Gefrier-Testkammer eine unverzichtbare Investition in Qualität, Sicherheit und Markenreputation.
